Descrição
ESPECIFICAÇÕES
Origem : China continental
Químico de alta preocupação : nenhum
Certificação de Testes Externos : ce

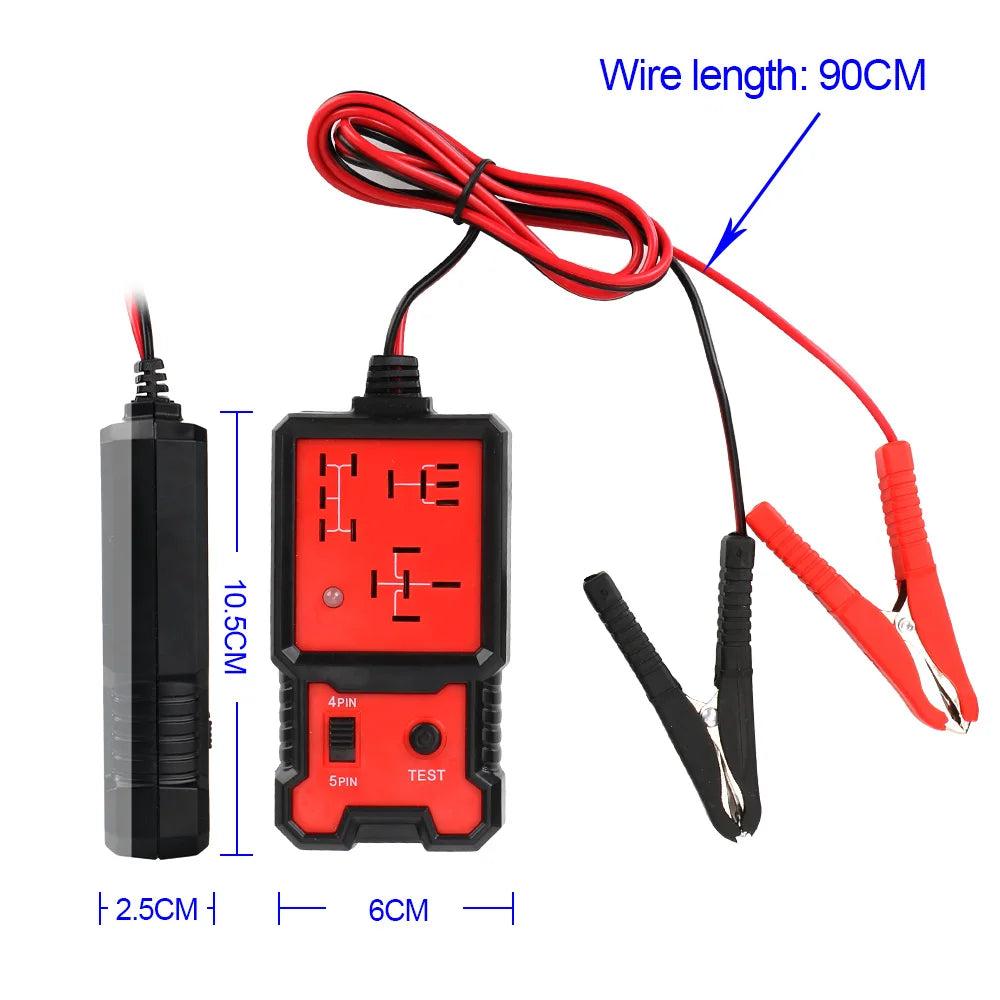

Comprimento do item : 10,5
Certificação : CE
Características especiais : Testador de relé de carro
Largura do item : 6
Nome do modelo : 24417
Altura do item : 2,5
Tipo de item : Testadores de bateria
Peso do item : 148
Voltagem : 11-15V
Eletrônico : Não
Tipo de material : ABS
a1 : Para caravana RV Van Trailer Caminhão Off Road 4x4 Barco Marinho
a2 : Auto eletrônica cartronics interior automóvel universal frete grátis
a3 : Para BMW E46 E90 E60 F30 F10 E39 E36 F20 E87 E92 Série 1 3 5 7
a4 : Para BMW G30 X5 E70 g20 e91 e30 f31 X1 F11 x3 f25 e53 e83 e61 f32
a5 : Para Audi a3 8p 8v 8i a4 b8 b6 b7 b9 a6 c7 c6 c5 q5 a5 a1 q7 q3
A6 : Para VW polo t5 golf 5 7 touran T5 volkswagen Mazda 3 cx5 6 2
A7 : Para Passat b6 b8 b5 cc Fiat 500 ducato punto grande panda tipo bravo
A8 : Para Skoda octavia 2 3 a7 kodiaq soberbo fabia karop LAND ROVER
A9 : Para Mitsubishi lancer outlander asx Mercedes Benz w204 w205 w211
a10 : Para Kia sportage ceed rio 3 4 picanto sorento
a11 : Para Hyundai Accent Solaris 1 Verna Civic
a12 : para jeep renegade wrangler jk compass grand cherokee
a13 : Para Toyota chr corolla yaris hilux auris rav4 Benz w203
a14 : Para Seat ibiza 6i 6j leon mk3 mk2 5f ateca Chrysler 300c Dacia duster
a15 : Para Honda civic crv accord ajuste Subaru forester impreza
A16 : Para Nissan qashqai j11 j10 juke x trail t32 tiida Subaru
a17 : Para Suzuki Swift Vitara Jimmy Samurai Hyundai i30 Tucson i20 ix35
A18 : para ford focus mk2 mk3 mk4 fiesta mk7 ranger fusion mondeo mk4 kuga
A19 : Para Opel astra jhgk insignia corsa d vectra c zafira b
a20 : Para Renault megane 2 3 4 clio scenic captur Citroen c4 c3 c5 Vauxhall
A1 : ParaPeugeot 206 307 308 207 208 3008 407 508 2008 5008 107
A2 : Para chevrolet cruze captiva Chevy Cadillac ghillie chery tiggo 7 pro
A3 : Para VOLVO xc60 xc90 s60 v40 v50 v60 Grande Muralha CHANGAN
A4 : Para Buick Cadillac GMC Hummer Pontiac Saab Saturn Geely Karry
A5 : Para Mercury Ram VPG Dodge Journey Challenger BYD ATO 3 Jaguar XF
A6: For Ford F150 transit mustang Tesla Model 3 Y X S Isuzu Ssangyong
A7: For Alfa Romeo giulietta 159 mito giulia SAAB Acura Daewoo Daihatsu
A8: For Chopper Cruiser Cafe Racer Victory Street Tracker Scrambler
A9: For Motorcycle ATV UTV Dirt Pit Bike Scooter Bobber Kawasaki
A10: For Aprilia DUCATI Triumph Benelli Husaberg Electric Bicycle
A11: For Kawasaki z750 z900 z800 z1000 versys 650 er6n z650 ninja
A12: For Honda cb650r adv 350 cb500x nc750x x 750 hornet pcx forza 125
A13: For Ducati monster 696 821 scrambler 800 multistrada 1200
A14: For Triumph tiger 800 1200 trident 660 street triple 675 bonneville
A16: For BMW R1200GS R1250GS Adventure Motorrad F800GS S1000R R 1250
A15: For BMW S1000RR F900R R1200RT F800R S1000XR K100 F900XR R18
A17: For BMW GS 1200 1250 900 800 nine t MT07 MT09
A18: FOR r6 r3 fz6 mt 07 09 r1 R7 jog tenere 700 raptor xmax fz1 nmax
A19: For xj6 yzf r125 tracer 900 aerox R1 2004 2005 2006 690 enduro r
A20: For Suzuki gsr 600 bandit ltz 400 v strom 650 gsxr 600 streetfighter v4
A21: For EXC 390 adventure duke 1290 super 125 300 790 200 450 890 990
A22: FOR sportster XL883 XL1200 touring Honda dio shadow cbr 600
A23: Relay test for car scanner reader machine
Choice: yes
ntroduction:
-

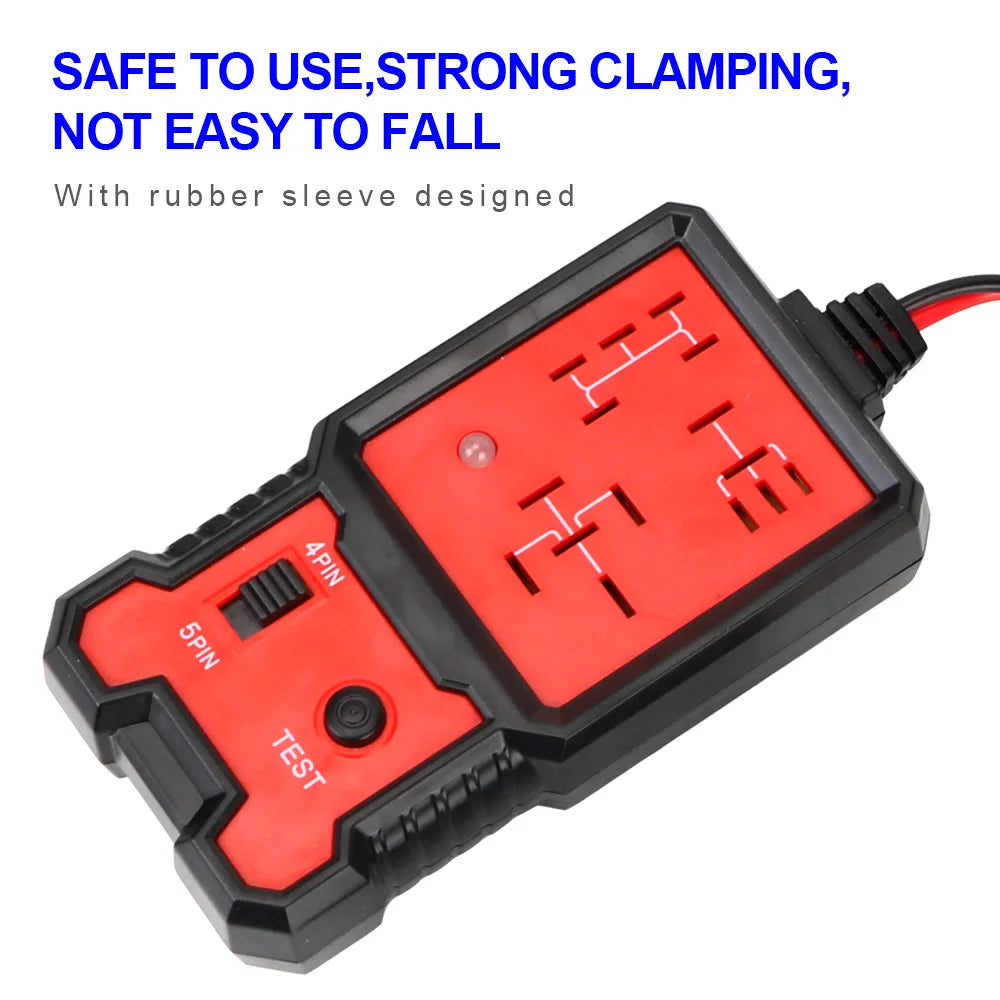

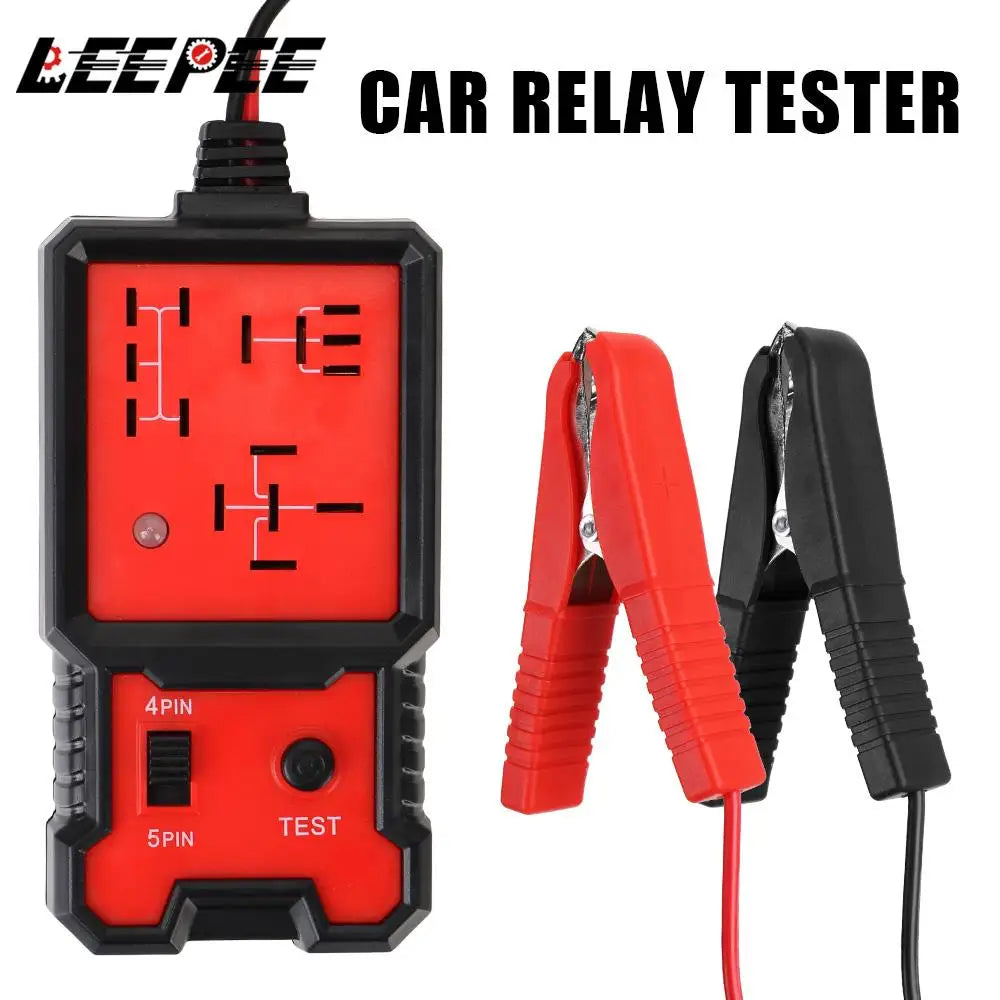

CNBJ-707 is a quick go/no-go tester relays that provides with indication of the general health and functioning of the most common Automotive relays.

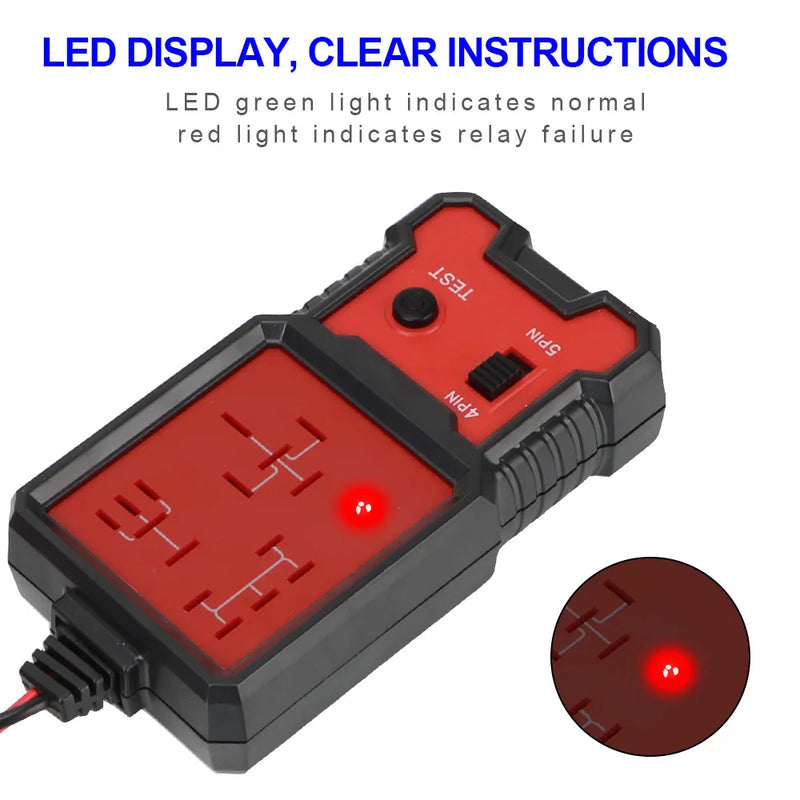

Tester will check for proper functioning of the relay contacts by connecting the car battery (11V--15V) to the relay coil. Tester will watch the pin configuration,the time to contacts closure and opening, consistency of the relay during each test session, Tester will light the GREEN LED if all passed during the test session,if not light the RED LED.
-

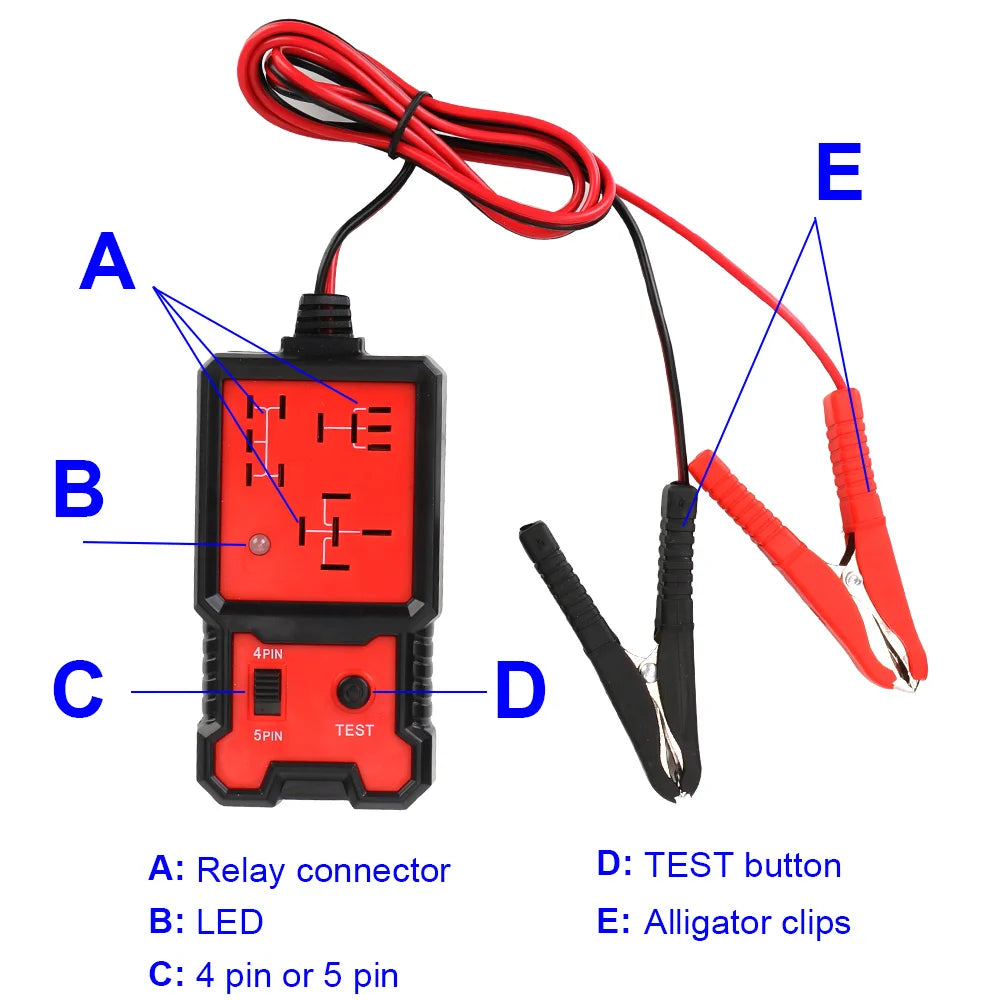

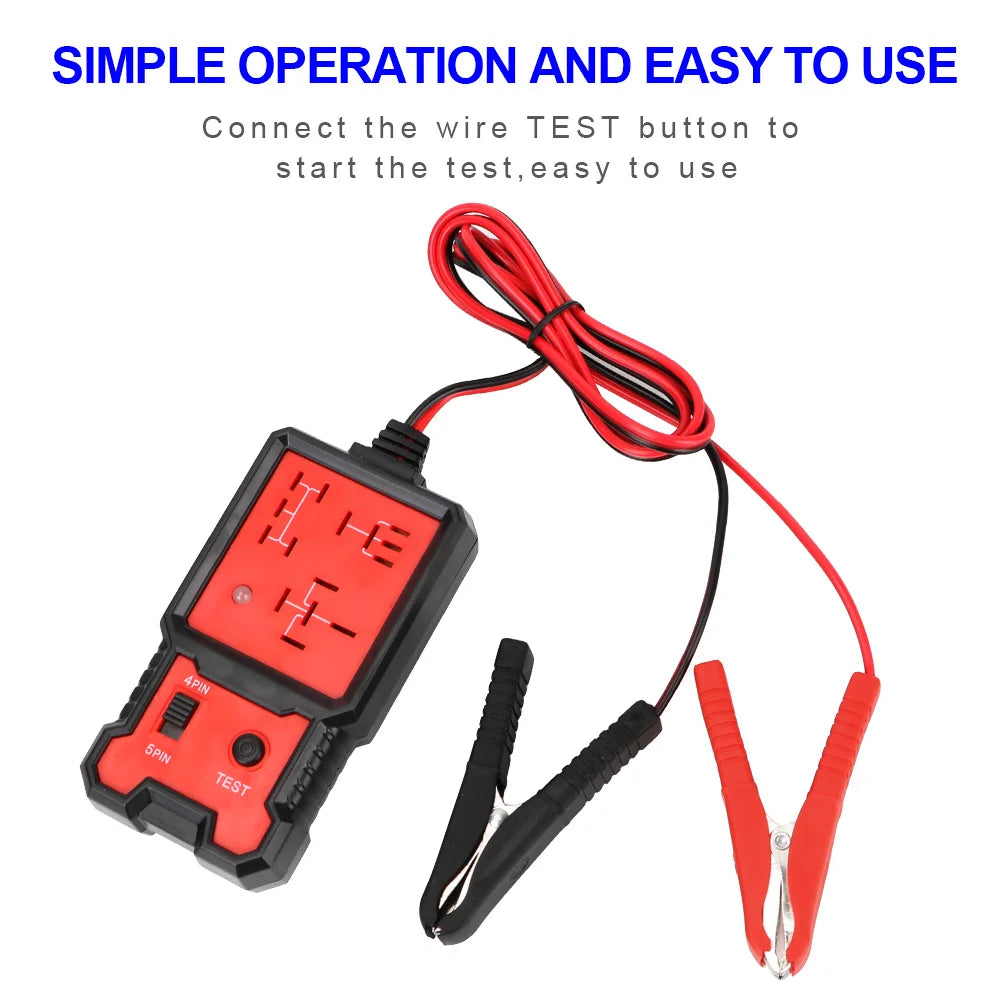

1. Connect the power leads to the car battery --black alligator clip to negative terminal, red alligator clip to positive terminal.
-
2. Tester is powered up when the LED illuminates in RED.
-
3. Check the relay before plugging into the tester. If it's a 4 pin relay,select"4 pin" on the tester.If it's a 5 pin relay, select"5 pin"on the tester.
-
4. Plug in the relay into one of the three receptacles.
-
5. Press the "TEST" button.
-
6. Tester will check the pin configuration of the unknown relay. Tester will light the RED LED if the unkonwn relay is not the same to the most of common automotive relaysor the pin of the unknown relay is destroyed.
-
7. O testador abrirá e fechará o relé 10 vezes para testar o tempo de fechamento e abertura dos contatos se a configuração do pino do relé estiver correta. O testador acenderá o LED VERMELHO imediatamente se o tempo estiver além do tempo.
-
8. O testador verificará a consistência do relé após testar o tempo para fechamento e abertura dos contatos dez vezes. O testador acenderá o LED VERDE se o teste for aprovado, caso contrário, acenderá o LED VERMELHO.
-
9. Desconecte os cabos de alimentação da bateria do carro e remova o relé do testador.
-
1. A bateria do carro deve ser de 12 V e a voltagem da bateria deve estar entre 11 V e 15 V.
-
2. Ideal para resistência de bobina acima de 20 ohms.
-
1 x testador de relé de carro
